產品[
渦流探傷儀
]資料
如果您對該產品感興趣的話,可以
產品名稱:
渦流探傷儀
產品型號:
PCE-USC30
產品展商:
德國PCE
產品文檔:
無相關文檔
簡單介紹
PCE-USC30 渦流探傷儀外觀新穎時尚、緊湊堅固、小巧輕便。PCE-USC30 渦流探傷儀具有廣泛的檢測頻率，功能齊全，它適用于幾乎所有渦流檢測應用PCE-USC30 渦流探傷儀廣泛應用**、航空冶金、汽車等行業，該產品能夠快速準確檢測缺陷與對缺陷的評估（合金結構、骨架、葉片、輪轂、起落架等飛機構件）；對飛機鉚釘孔或螺栓孔在不拆或拆下緊固件的狀態下進行檢測孔內面的裂紋，對飛機多層結構、鋁蒙皮和機身機翼接頭等的檢測,同時具有測量量程廣，精度高等特點，擁有中文/英文操作界面，操作直觀簡便.滿足不同的需求。PCE-USC30 渦流探傷儀操作人員無需長時間的特別培訓，即能上崗開展工作。特別適用于航空、航天、電力和石化等領域的在役和役前檢測。
渦流探傷儀
的詳細介紹
便攜式渦流檢測儀，用于ZfP / NDT表面測試/涂層厚度測量，通過渦流/金屬電導率測量，適用于IACS /材料分選
渦流測試儀PCE-USC 30用于非破壞性材料測試。利用渦流檢測器，可以看到表面附近的表面缺陷和缺陷。渦流測試是用于測試導電材料的電學方法。在渦電流測試中，將經受交流電壓的探針?lè)胖迷趯?dǎo)電測試件上。垂直于工件表面產生的磁場線引起圓形的近表面渦流，從而在試件中產生二次磁場。次級場抵消主要場并在幅度和相位可測量方面改變它們。不均勻性和工件誤差改變了渦流特性以及材料的滲透性，因此也改變了二次磁場。因此，可以對近表面缺陷進行定位和分類。
渦流測試儀PCE-USC 30設計用于相應的NDT材料測試，也可用于電導率測量和層厚度測定。
渦流系統的人機工程設計的重量小于1KG，約8小時的電池壽命，一個大的選擇探針來覆蓋寬的頻率范圍高達3.5兆赫，以及報告生成軟件是有效和舒適的工作良好的條件。
因此，渦電流是理想的在航空組分測試領域的材料的非破壞性測試，例如渦輪葉片或在化工，石油和天然氣行業和在半成品的質量控制機械工程孔焊縫檢測和裂紋試驗，管道和容器檢查，表格或帶狀產品或單個組件。通過結構比較也可以檢查材料特性，因此也可以進行混淆測試。
- 寬頻率范圍
- 4.3“彩色顯示屏（TFT）
- NDT表面檢測
- 材料分選
- 頻率范圍高達3.5 MHz
- 電池壽命約8小時
|
頻帶
|
0.01 ... 16000 kHz
|
|
供電電壓探頭
|
0,5,1,2,4,6V
|
|
信號的相移
|
0 ... 360°
|
|
取樣
|
0 ... 10 kHz
|
|
信號插入的持續時間
|
0 / 0.5 / 1/2/3/4秒
|
|
報警
|
圓形
水平線
圓形扇形
截止
|
|
顯示
|
彩色顯示屏（TFT）
|
|
顯示器尺寸
|
4.3“（對角線）
|
|
分辨率顯示
|
800 x 480像素
|
|
增益調整
|
0 ... 100 dB
|
|
過濾器
|
低通濾波器（1 ... 4000 Hz）
高通濾波器（1 ... 4000 Hz）
帶通 濾波器
差分
濾波器平均濾波器
|
|
測量誤差之間的平均間隔
|
4000小時
|
|
電源
|
12V電池
|
|
容量電池
|
4500毫安
|
|
每次充電的運行時間
|
> 8小時
|
|
操作
|
-20 ... + 45°C
|
|
重量
|
<0.9公斤
|
|
尺寸
|
230 x 135 x 98毫米
|
標準配置：
1×渦PCE USC 30

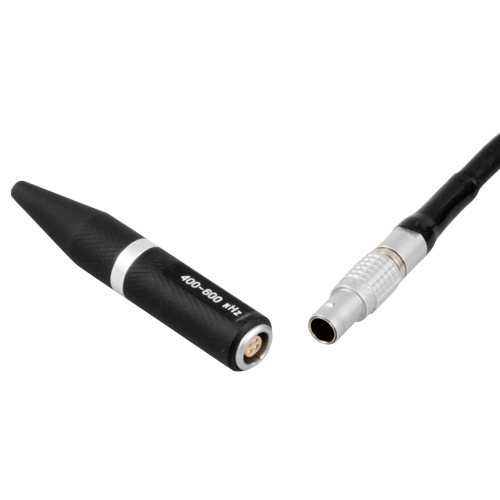

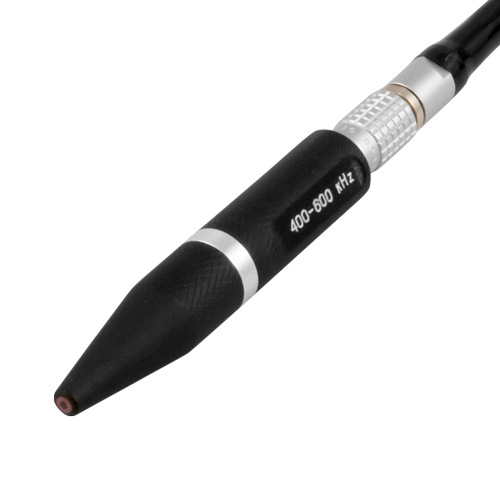

1×渦流探針
1×校準標準
1×軟件
1×探頭電纜
1×電導率探頭
1×電池
1×電池充電器
1×手提箱
1 x手動
